採寸ガイドの作成方法

Adobe Illustratorを用いた採寸ガイドの作成方法です。

・作成ツール：Adobe Illustrator

・保存形式：SVG

・画像形式：ベクター画像

・画像サイズ：横500px以内×縦700px以内

※イラストが収まらない場合は、横600px以内×縦820px以内まで拡大可

・（推奨）イラストの実線：カラー/RGB#000000、線の太さ/2px

・（推奨）破線：カラー/RGB#000000 、線の太さ/1.5px 、線分/6px 、間隔/4px

・（推奨）矢印：カラー/RGB#E71F1C、線の太さ /2px

・（推奨）テキスト：カラー/RGB#444444、フォント/平成丸ゴシック Std W4、フォントサイズ（採寸箇所）/30px 、フォントサイズ（詳細テキスト）/17px

ペンツール等を使用して、イラストを作成する。

（ツール、手段は問わない）

ガイド作成のポイント：細部にこだわらず特徴を捉えたシンプルなデザインにすることで、視認性が高まる

採寸箇所や採寸方法がわかりやすいように、テキストや矢印を配置する。

ガイド作成のポイント：矢印とテキストを近づけて配置することで関連性が増し、採寸箇所が分かりやすくなる

意図しないフォントにならないように、テキストのアウトライン化を行う。

【保存方法】

ファイル→別名で保存

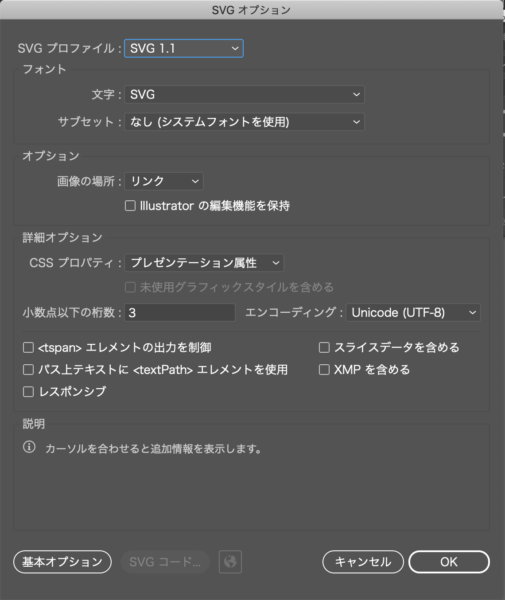

ファイル形式はSVG(svg)形式で保存してください。この時SVGオプションは以下の通りに設定してください。

・SVGプロファイル：SVG1.1

・フォント：文字/SVG、サブセット/なし(システムフォントを使用)

・オプション：画像の場所/リンク、チェックボックス/外す

・詳細オプション：CSSプロパティ属性/プレゼンテーション属性、小数点以下の桁数/3、エンコーディング/Unicode(UTF-8)、チェックボックス/全て外す

採寸ガイドの管理方法は「採寸ガイドの管理方法」、PANAMAマスターローダ内での表示方法は「【基本編】採寸ガイドの表示方法」に記載しています。
